一、概述（SHLYXC-400電力每日要聞“電力消磁機"易于維護，使用簡單）

在電力系統中，鐵磁諧振頻繁發生，諧振時會產生過電壓，嚴重威脅系統。鐵磁諧振過電壓可以在3～220千伏的任何系統中發生，特別是在35千伏及以下的電網中，幾乎所有的內部過電壓事故均由鐵磁諧振引起。鐵磁諧振引起的過電壓持續時間長，甚至可能長期存在。在分頻諧振時，一般過電壓并不高，但是PT的電流大，易使PT過熱而爆炸；基波和倍頻諧振時，一般電流不大，但是過電壓很高，常使設備絕緣損壞，造成惡性事故。

微機消諧裝置是我公司研制的新型智能化電力諧振消除裝置，使用簡單方便，無需維護，能迅速地消除各種頻率的鐵磁諧振,準確率高。同時可根據用戶需要將相關信息打印或通過通信接口傳給上級監控系統，適用于無人值守變電站。

二、功能及特點（SHLYXC-400電力每日要聞“電力消磁機"易于維護，使用簡單）

適用于配電網各種電壓等級。

可監測四段母線,本裝置監測一段母線。

迅速消除三分頻、二分頻、工頻以及三倍頻等特征頻率的鐵磁諧振。

能區分外部過電壓、鐵磁諧振和單相接地。

采用大功率、無觸點消諧元件，消諧迅速、可靠。

提供一組無源報警節點。

故障發生時，能顯示故障報告（類型、時間、電壓值和頻率）。

選配的微型打印機可以及時打印故障報告。

可配置通信接口將相關信息傳給上級監控系統。

保存十條近期發生的故障信息，失電后數據不丟失。

硬件看門狗電路防止死機現象發生。

具有完善的自檢功能。

人機接口操作簡單方便，全中文菜單，顯示信息豐富直觀。

三、技術參數（SHLYXC-400電力每日要聞“電力消磁機"易于維護，使用簡單）

3.1 環境要求

戶內使用，通風應良好 。

環境溫度：-10℃ ～ +55℃

相對濕度：小于90%，表面無凝露 。

大氣壓力：80 ～ 110Kpa 。

海拔高度：< 2000m 。

周圍介質無導電塵埃與導致金屬或使絕緣損壞的腐蝕性氣體、霉菌等。

3.2 技術參數

工作電源：AC/DC220V（如有特殊要求請?jiān)谟嗀洉r(shí)說明），功耗≤20W。

報警節點容量：AC250V，5A；DC30V，5A。

通信接口：RS232/485（任選其一，請?jiān)谟嗀洉r(shí)說明），波特率1200～9600bps。

通信規約：內置三種通信規約CM90、CDT、MODBUS。

四、工作原理（SHLYXC-400電力每日要聞“電力消磁機"易于維護，使用簡單）

電力系統中有許多鐵芯電感元件，例如變壓器、電壓互感器、消弧和并聯補償電抗器，

這些大都為非線性元件，它和系統的電容組成許多復雜的振蕩回路，如果滿足一定的條件，就可激發起持續時間較長的鐵磁諧振過電壓。發生鐵磁諧振時產生的較高過電壓和較大的過電流，極易使電力設備的絕緣損壞，嚴重情況下危及運行人員保障。

       微機消諧裝置系列實時監測電壓互感器PT開口三角處電壓和頻率，當發生鐵磁諧振時，裝置瞬時啟動無觸點消諧元件，產生強大阻尼，從而消除鐵磁諧振。

五、面板說明（SHLYXC-400電力每日要聞“電力消磁機"易于維護，使用簡單）

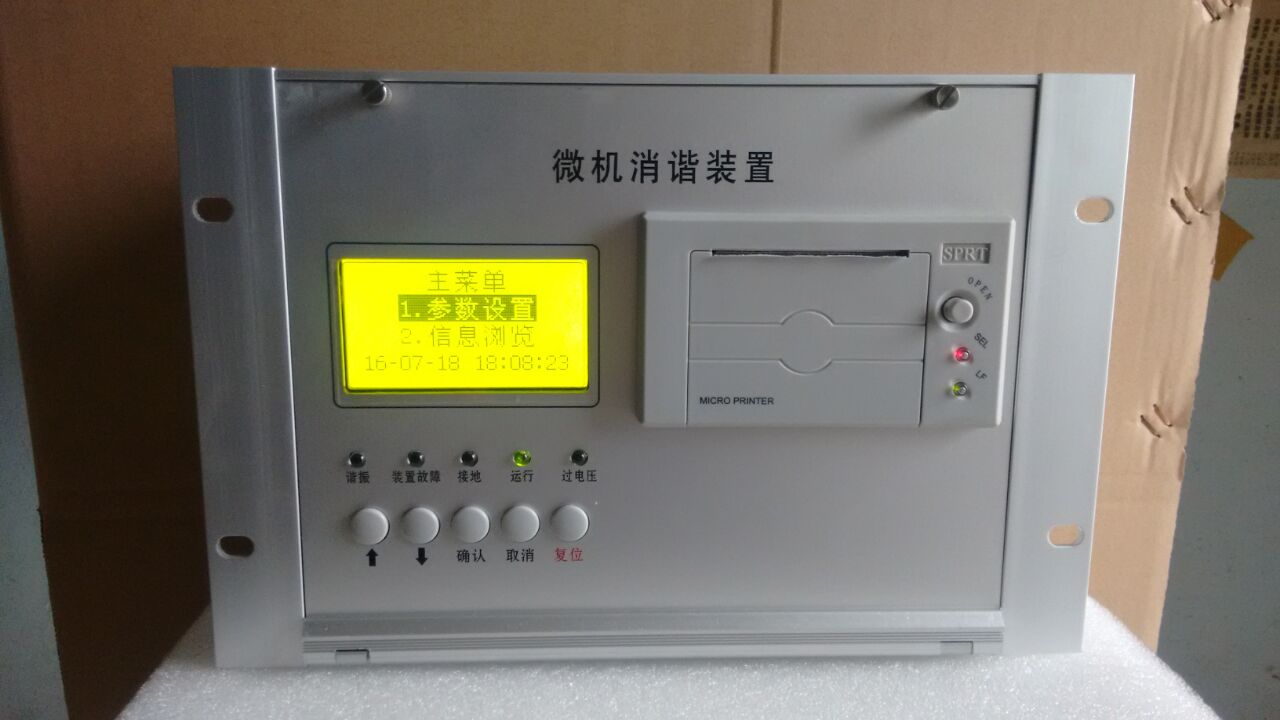

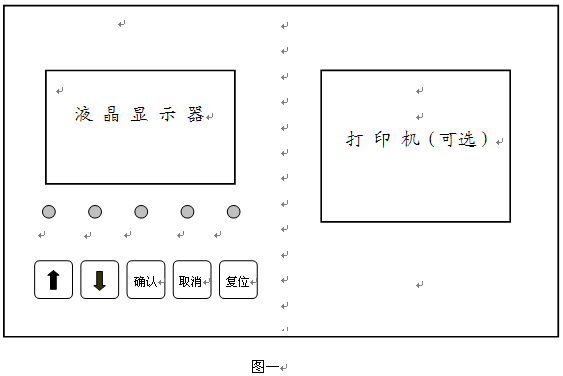

微機消諧裝置面板見圖一所示：

液晶顯示器：128×64圖形點陣液晶，全中文顯示。

指示燈：指示系統當前運行狀態

運行：裝置工作正常時，“運行"燈有規律的閃爍。

諧振：諧振消除后點亮。

過電壓：系統發生過電壓時點亮。

接地：系統發生單相接地時點亮。

裝置故障：裝置內部發生故障時點亮。

按鍵：用于設定參數、查看信息等操作。

六、操作說明

裝置開機后主菜單顯示如下所示：

反白顯示的行為光標當前位置，按方向鍵選擇菜單項，按“確認"鍵進入相應子菜單，按“取消"鍵返回到主界面。

6.1 參數設置

參數設置子菜單用于設置裝置啟動電壓、通信參數和時間參數：

反白顯示的行為光標當前位置，按方向鍵選擇菜單項，按“確認"鍵進入相應子菜單，按“取消"鍵返回到主菜單。

6.1.1 系統參數設置

按下方向鍵移動光標，按上方向鍵更改數值，修改后按“確認"鍵保存，按“取消"鍵不做保存。

6.1.2 通信參數設置

按下方向鍵移動光標，按上方向鍵更改數值，修改后按“確認"鍵保存，按“取消"鍵不做保存。

裝置地址：本機的地址，范圍1～255。

波特率：可選擇1200、2400、4800、9600。

規約：裝置內置三種規約，南瑞CM90，循環遠動CDT，MODBUS。

6.1.3 時間參數設置

按下方向鍵移動光標，按上方向鍵更改數值，修改后按“確認"鍵保存，按“取消"鍵不做保存。

6.2 信息瀏覽

       信息瀏覽子菜單用于管理故障信息：

6.2.1顯示追憶信息

顯示近期十次發生的故障信息，按方向鍵切換信息,按“取消"鍵返回上層菜單。

故障信息記錄包括故障類型、電壓值、頻率和故障發生時間。

6.2.2清理追憶信息

刪除全部故障記錄，按方向鍵選擇操作，按“取消"鍵返回上層菜單。
